中走丝圆形加工件用三坐标的测量方法
时间 : 2018-10-10 11:55点击数 :

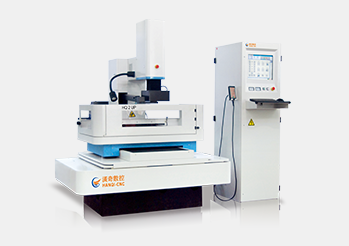

通常中走丝加工件都要去测量一下精度以及误差是否符合，那么今天苏州汉奇小编来讲下中走丝加工的圆形件怎么用三坐标测量。

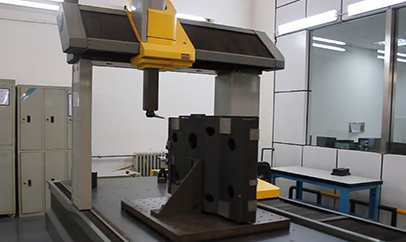

首先需要了解三坐标软件使用“圆柱”与“圆”测量时的计算方法是什么，然后需要知道不同的计算方法，再根据不同的标准选择适用的方法。
1.三坐标“圆柱”的测量方法
当使用“圆柱”测量时，在圆柱的表面上测量两个或者多个截面，然后拟合成一个标准的圆柱。当出现上下截面的尺寸不一样时，或者椭圆时，三坐标软件都默认采用“二乘法”进行吻合，也就是大家通常用的使用了平均值的结果输出。无论是此圆柱发生了锥度还是弯曲，都是使用了平均值的方式来采取数据。
2.三坐标“圆”的测量方法
当测量“圆”时，圆是二维元素，所以在三坐标软件计算时，是先进行了投影，没有特殊指定的情况下，是投影到工件坐标系上。然后将触测的点要素进行拟合成一个标准的“圆”再输出。当零件是一个椭圆的情况，也是使用“小二乘法”进行合成一个标准的圆，还是使用平均值的结果进行输出。
3.标准
独立原则，是指图样上对某要素注出或未注的尺寸公差与形位公差各自独立，分别满足各自公差原则。比如图上要素的尺寸公差与行为公差没有特定的关系符号或文字说明有联系，就说需要遵守独立原则，无论是圆柱发生了弯曲或者产生椭圆现象，只要任意郑截面之内，尺寸都在公差范围内，就是正确的。
以上就是介绍用中走丝机床加工圆形件后使用三坐标测量的一些方法，苏州汉奇是一家专业制造与生产的公司。
