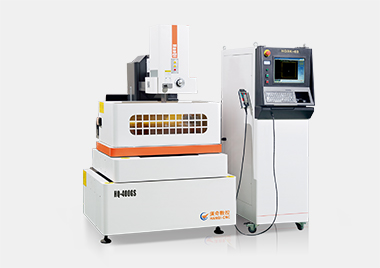

中走丝机床直线轴运动的角度偏差怎么测量
时间 : 2018-10-07 11:33点击数 :
中走丝一个运动部件的直线运动总是包含着留个偏差因素：1.运动方向上的位置偏差；2.运动部件上一点轨迹的两个线性偏差；3.运动部件的三个角度偏差，就是：俯仰、倾斜、偏摆。
国标中增加了X/Y轴运动角度偏差。其中G2项规定1.在ZX平面（垂直面）内EBX，俯仰；2.在YZ平面（EAX），倾斜；3.在XY平面（水平面）内EGX，偏摆。允差为0.040/1000，即8"。测量仪器可为精密水平仪以及激光干涉仪等。
1.俯仰的测量
将基准精密水平仪沿着X轴垂直放在床身或机床的固定部件上，另一精密水平仪沿着X轴垂直放在运动部件（X轴）上。水平仪的气泡调至可视范围内，尽量调至中间，并分别记住零位、应该至少在行程的五个等距离位置上进行测量，在每个位置上分别读取测量水平仪和基准水平仪的读数，并计算每个位置的测量水平仪与基准水平仪的差值，取差值中的较大的差值为误差值。
2.倾斜的测量
将基准精密水平仪沿Y轴垂直放在床身或机床的固定部件上，另一精密水平沿着Y轴垂直放在运动部件X轴上。
3.偏摆的测量

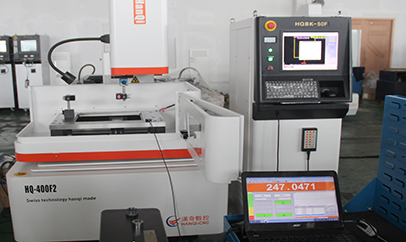

用激光干涉仪检测室，需要将激光的角度反射镜放在运动部件X轴上，将角度干涉镜放置在机床固定部件上，并把光路调同使X轴全行程移动信号基本不变；打开激光仪器的角度测量软件，至少在行程的五个位置上等距测量，在每个位置取出差值，取较大差作为误差偏摆差。
以上就是介绍中走丝机床直线轴运动的角度偏差怎么去测量，苏州汉奇数控是一家专业生产伺服中走丝的厂家，如有疑问，请与我们联系。
